ANWENDUNG
Dieses Produkt eignet sich zur Stromversorgung von Tauchölpumpeneinheiten mit einer Nennspannung von weniger als 3 kV oder weniger als 6 kV.
BETRIEBSEIGENSCHAFTEN
Leiter-Langzeitarbeitstemperatur: 90 °C, mit ausgezeichneter Öl- und Hitzebeständigkeit sowie Korrosionsbeständigkeit.
TYP UND NAME

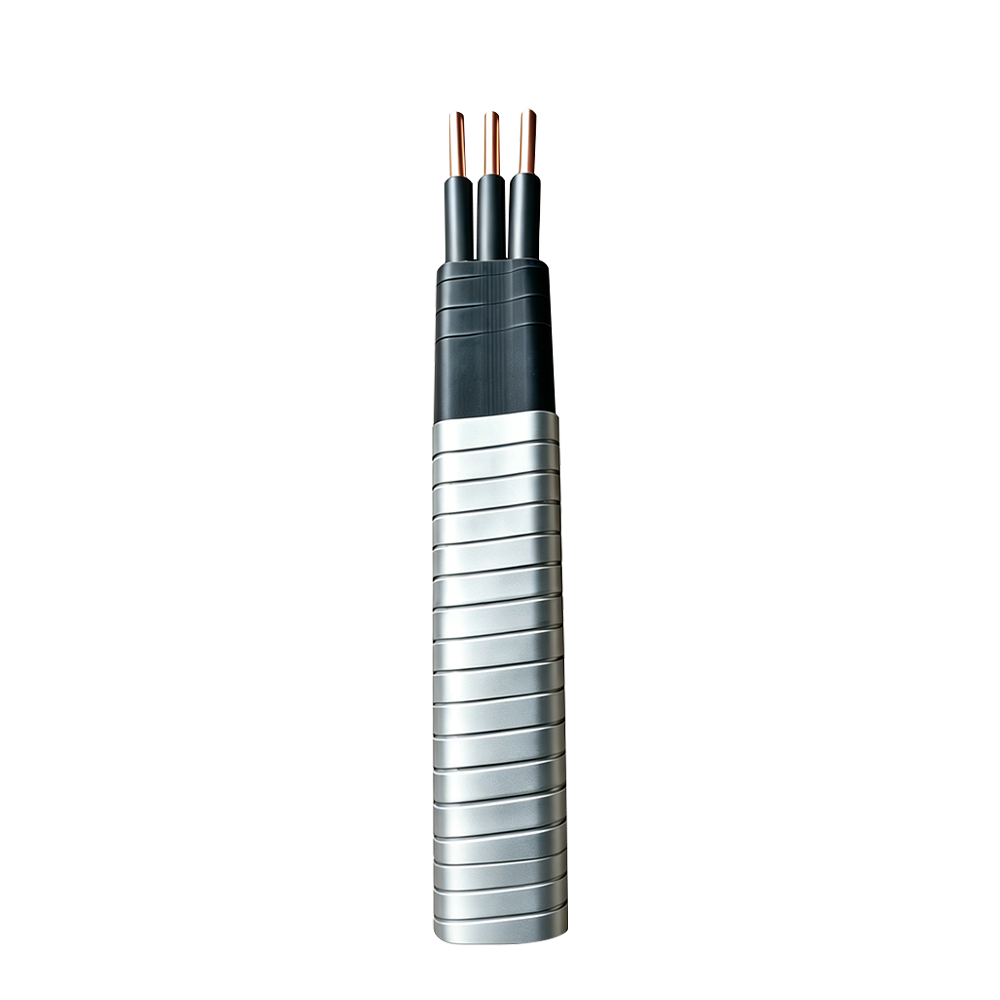

Modifizierte Polypropylen-Isolierung, Nitrilkautschuk-Ummantelung, PTFE-Band/Faserband-Ummantelung, verzinktes (Edelstahl, Monel) Stahlband mit Panzerung und flachem Stromkabel für die Öl-Tauchpumpe.
PRODUKTIONSBEREICH VON KABELN
Spannung: 3KV 4KV 5KV 6KV
Temperatur: 90 °C/205 °F.
Implementierungsstandards: GB/T16750, APIRP 11S6
Technische Spezifikationen
|
Kerne
|
Nennquerschnittsfläche AWG/mm²
|
Anzahl der Leiterwurzeln Durchmesser mm mm
|
Leiter Gleichstromwiderstand20°C≤Ω/Km
|
Nenndicke der Isolierung mm
|
Nenndicke des Mantels mm
|
Gesamtgröße und Gewicht des Kabels (Flachkabel) |
|||||
|
3KV |
5KV |
||||||||||
|
Verzinnt |
3KV |
5KV |
3KV |
5KV |
mmxmm |
Kg/km |
mmxmm |
Kg/Km |
|||
|
3 |
5/16 |
1/4,62 |
1.16 |
1.9 |
2.3 |
1.3 |
1.3 |
14x37 |
1278 |
18x42 |
1390 |
|
3 |
4/20 |
1/5.19 |
0.86 |
1.9 |
2.3 |
1.3 |
1.3 |
15x39 |
1449 |
19x44 |
1580 |
|
3 |
2/33,5 |
1/6,54 |
0.56 |
1.9 |
2.3 |
1.3 |
1.3 |
16x44 |
1643 |
21x50 |
1760 |
|
3 |
1/42,5 |
1/7,35 |
0.44 |
1.9 |
2.3 |
1.3 |
1.3 |
17x47 |
2158 |
22x54 |
2270 |
|
Nennquerschnittsfläche mm²/AWG
|
Nenndurchmesser des Leiters
|
1,9 mm Isolationswiderstand MΩ·Km
|
1,9 mm Leckstrom μA/ (Kv·Km)
|
2,3 mm Isolationswiderstand MΩ·Km
|
2,3 mm Leckstrom μA/ (Kv·Km)
|
Gleichstrom mit Standspannung 5 Minuten |
Gleichstrom mit Standspannung 5 Minuten |
|
3KV |
5KV |
||||||
|
16/5 |
4.62 |
3800 |
0.27 |
4082 |
0.24 |
27 |
35 |
|
20/4 |
5.19 |
3380 |
0.31 |
3738 |
0.27 |
27 |
35 |
|
33,5/2 |
6.54 |
2650 |
0.38 |
3121 |
0.32 |
27 |
35 |
|
42,5/1 |
7.35 |
2405 |
0.42 |
2841 |
0.35 |
27 |
35 |
LIEFERANFORDERUNGEN
Kann in mindestens 1000 Metern Länge geliefert werden, verpackt in Ganzstahlwellplatten.
LAGERUNGS- UND TRANSPORTANWEISUNGEN
Bei Kabeln, die in Rollen geliefert werden, ist der Abstand vom Rand des Durchmessers der gewellten Ganzstahl-Kabelrinne beim äußersten Kabel 100 mm geringer, und das Kabel darf nicht gestoßen oder verdreht werden. Beide Enden des Kabels sind feuchtigkeitsbeständig.
FAQs
Q1: Was bedeuten die Abkürzungen in den Modellcodes von Tauchpumpenkabeln?
Unsere Modellcodes für Tauchpumpenkabel folgen einem standardisierten Benennungssystem. Jeder Buchstabe in der Modellbezeichnung steht für ein bestimmtes Strukturmerkmal oder Material, das bei der Kabelkonstruktion verwendet wird.
Q2: Was ist ein ESP-Kabel?
Das ESP-Kabel (Electric Submersible Pump Cable) wird zur Stromversorgung elektrischer Bohrlochpumpen in Öl-, Gas- und Wasserbrunnen verwendet. Es ist so konzipiert, dass es hohen Temperaturen, hohem Druck und korrosiven Bohrlochbedingungen standhält.
Q3: Wie wähle ich das richtige ESP-Kabel aus?
Die Auswahl hängt von der Bohrlochtiefe, der Temperatur, der Spannung und den chemischen Bedingungen ab. Hochtemperatur- oder korrosive Umgebungen erfordern fortschrittliche Isolationssysteme und einen stärkeren Panzerungsschutz, um einen zuverlässigen Langzeitbetrieb zu gewährleisten.
Q4: Welche Materialien werden für die Isolierung und Ummantelung von ESP-Kabeln verwendet?
ESP-Kabel verwenden Materialien wie Polypropylen (PP), XLPE, EPR und Polyimid-FEP zur Isolierung. Zu den Mantel- und Panzermaterialien gehören Nitrilkautschuk, EPR, Hypalon, Bleilegierung und Edelstahlband zum Schutz vor Hitze, Öl und Korrosion.
Q5: Was ist der Unterschied zwischen rundem und flachem ESP-Kabel?
Runde ESP-Kabel werden üblicherweise in Standard-Bohrlochbedingungen mit höherer mechanischer Festigkeit verwendet. Das flache ESP-Kabel ist für enge Ringräume zwischen Rohr und Gehäuse konzipiert und erleichtert die Installation in Bohrlöchern mit begrenztem Platzangebot.
